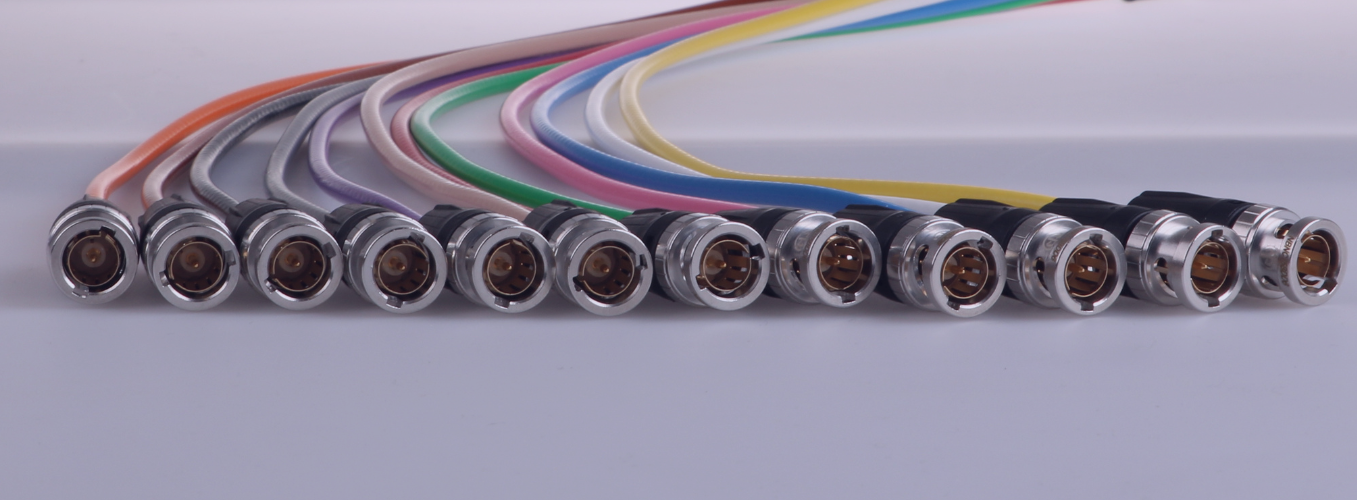

HD-SDI kabels van Belden: 75 Ohm videokabels voor professionals

Bij professionele video wil je dat het beeld stabiel en zonder storingen wordt overgebracht. De juiste kabel maakt daarin meer verschil dan vaak wordt gedacht. Niet elke kabel is geschikt voor elke toepassing. In grote broadcaststudio’s, vaste installaties in vergaderruimtes of verbindingen in, van en naar regiewagens kunnen de eisen sterk verschillen.

In dit artikel leggen we uit wat SDI-kabels zijn, waarvoor je ze gebruikt, welke SDI-signalen er zijn en waarom Belden SDI-kabels veel worden toegepast in professionele video-installaties.

Wat is een SDI-kabel?

SDI staat voor Serial Digital Interface. Het is een professionele digitale video-interface die veel wordt gebruikt in broadcast-, AV- en videotoepassingen. Een SDI-kabel is een coaxkabel die geschikt is voor het transporteren van SDI-signalen.

SDI-signalen worden overgedragen via een 75 Ohm verbinding tussen zender en ontvanger. Een 75 Ohm videokabel is een coaxkabel met een karakteristieke impedantie van 75 Ohm. Die impedantie is belangrijk, omdat professionele videosystemen hierop zijn afgestemd. Camera’s, monitors, routers, converters, patchpanelen en andere videoapparatuur verwachten een stabiele 75 Ohm signaalweg. Wanneer de impedantie van kabel, connectoren en apparatuur niet goed op elkaar aansluit, kunnen reflecties en signaalverstoringen ontstaan. Bij analoge video kan dat zichtbaar worden als ruis, ghosting of beeldvervorming. Bij digitale video kan het leiden tot bitfouten, blokvorming in het beeld, korte onderbrekingen of volledig signaalverlies. Een goede 75 Ohm videokabel zorgt voor een gecontroleerde signaaloverdracht met zo min mogelijk verlies en reflecties. Daarbij spelen niet alleen de impedantie, maar ook demping, afscherming, kabelopbouw, connectoren en montagekwaliteit een belangrijke rol.

Waarvoor gebruik je een SDI-kabel?

SDI-kabels worden gebruikt om videosignalen van punt A naar punt B over te brengen. In de praktijk gebruiken professionals dit type kabel onder andere voor camera’s, PTZ-camera’s, videomixers, monitors, recorders, converters, routers en video patchpanelen. Ook in OB-wagens, studio’s, theaters en evenementenlocaties kom je SDI veel tegen. Niet elke toepassing vraagt om hetzelfde type SDI-kabel. Voor vaste installaties wordt vaak gekozen voor kabels met een massieve kern. Deze kabels zijn geschikt voor permanente installaties in studio’s, gebouwen, technische ruimtes en AV-installaties. Ze worden meestal netjes weggewerkt en blijven langdurig op hun plaats.

Voor mobiele toepassingen gelden andere eisen. Bij live-events, verhuur, tijdelijke producties en regiewagens worden kabels regelmatig uitgerold, opgerold, verplaatst en opnieuw aangesloten. In die situaties zijn flexibiliteit, robuustheid en trekontlasting extra belangrijk. Wij zien in de praktijk dat het verschil tussen vaste en mobiele toepassingen nog weleens wordt onderschat. Een kabel die uitstekend werkt in een vaste installatie, is meestal niet de beste keuze voor intensief mobiel gebruik. Andersom kan een flexibele kabel technisch wel werken in een vaste installatie, maar is die niet altijd de beste oplossing qua demping, CPR-classificatie, prijs of mechanische eigenschappen.

Verschillende SDI-signalen: van HD-SDI tot 12G-SDI

Er bestaan verschillende SDI-varianten. De bekendste zijn HD-SDI, 3G-SDI, 6G-SDI en 12G-SDI. Elk type signaal heeft een andere datasnelheid en stelt andere eisen aan kabel, connectoren en maximale kabellengte.

HD-SDI wordt gebruikt voor high-definition videosignalen en werkt met een datasnelheid van ongeveer 1,485 Gbit/s. 3G-SDI heeft een hogere datasnelheid van ongeveer 2,97 Gbit/s en wordt onder andere gebruikt voor hogere HD-formaten, zoals 1080p50 en 1080p60. Voor 4K-toepassingen worden vaak 6G-SDI of 12G-SDI gebruikt. 6G-SDI werkt met een datasnelheid van ongeveer 5,94 Gbit/s en 12G-SDI met ongeveer 11,88 Gbit/s. Welke variant nodig is, hangt onder andere af van de resolutie, framerate, kleurcodering, bitdiepte en het gewenste signaalformaat. Hoe hoger de datasnelheid, hoe kritischer de kabel wordt. Een kabel die geschikt is voor HD-SDI is niet automatisch geschikt voor 12G-SDI, zeker niet over langere afstanden. Daarom is het belangrijk om vooraf goed te bepalen welk signaal er door de kabel moet lopen en welke afstand overbrugd moet worden.

Belden SDI-kabels: betrouwbare keuze voor professionele video

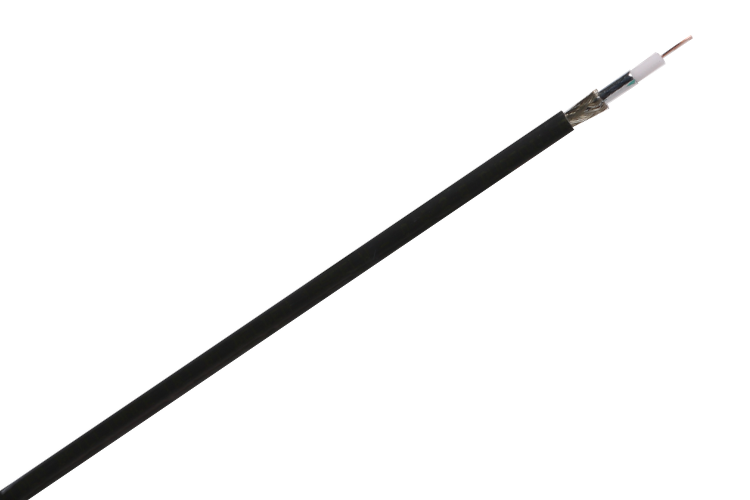

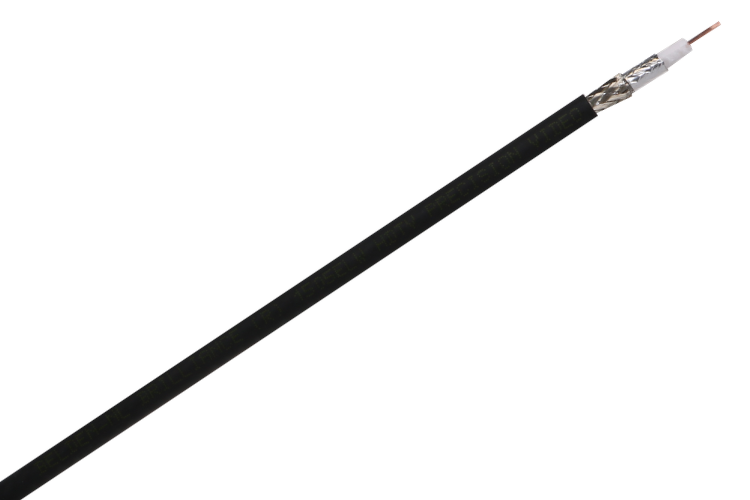

Belden is een bekende naam binnen de AV- en broadcastmarkt. Belden SDI-kabels worden veel gekozen vanwege hun kwaliteit, betrouwbaarheid en brede beschikbaarheid. Binnen het assortiment zijn verschillende Belden SDI-kabels beschikbaar. Er zijn kabels voor vaste installaties, maar ook flexibele kabels voor mobiel gebruik. Daarnaast zijn diverse kabeltypen verkrijgbaar in verschillende uitvoeringen en kleuren. Zo is er voor vrijwel elke professionele videotoepassing een passende kabeloplossing.

Waarom kiezen professionals voor Belden SDI-kabels via Romal?

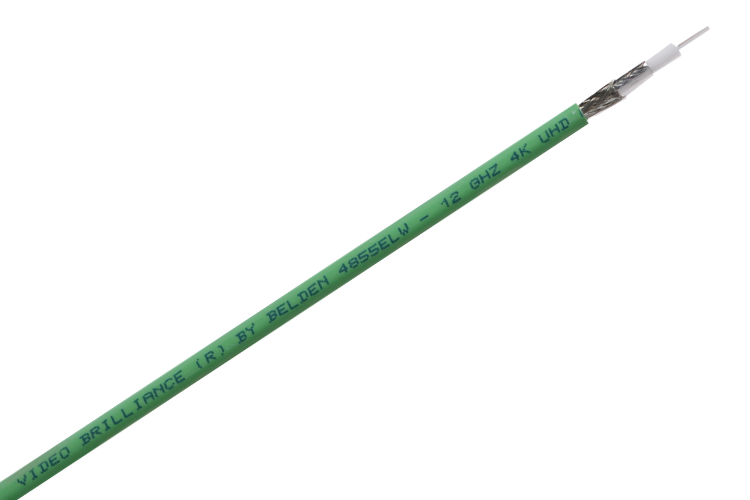

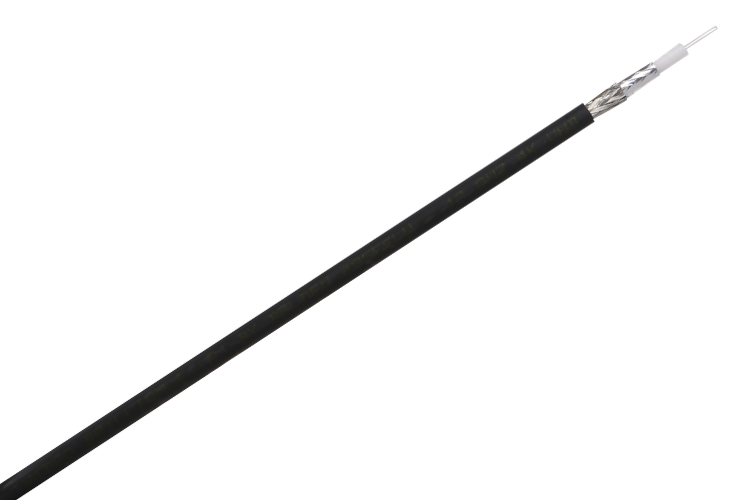

Romal is officieel distributeur van Belden in Nederland. Belden heeft een sterk assortiment videokabels die al jarenlang een begrip zijn in de AV- en broadcastmarkt. In ons assortiment vind je onder andere 3G-SDI, 6G-SDI en 12G-SDI videokabels voor zowel vaste installatie als mobiel gebruik. Ook zijn er kabeltypen beschikbaar met CPR-classificatie voor toepassingen waarbij brandclassificatie een belangrijke rol speelt. Controleer hiervoor altijd de specificaties per kabeltype.

Twijfel je welke kabel je nodig hebt? Bekijk dan onze afstandstabel om te zien welke kabellengtes je bij welk SDI-signaal en welk kabeltype kunt overbruggen. Wil je een grotere afstand overbruggen of twijfel je over de juiste kabelkeuze? Neem dan contact met ons op. Wij denken graag met je mee. Wij hebben verschillende uitvoeringen van veel kabeltypen op voorraad. Daarnaast kunnen we sommige kabels op de gewenste lengte knippen of als maatwerkoplossing leveren. Diverse types zijn bovendien verkrijgbaar in meerdere kleuren.
