Neutrik BNC-connectoren monteren op een SDI kabel. Compleet stappenplan
Neutrik geldt al geruime tijd als een gerenommeerde speler op het gebied van connectoren voor de AV- en broadcastsector. Met de rearTWIST BNC-connectoren biedt Neutrik een slimme oplossing voor het monteren van BNC-connectoren op SDI-kabels.
De BNC-connector bestaat uit drie onderdelen: een pin, een huls en de behuizing zelf. Met een inzetstukje (crimp die) pers je de pin op de geleider vast. Daarna zet je de connector op de kabel en krimpt deze vast met de huls. Tule naar voren schuiven (wordt standaard meegeleverd bij de stuk verpakkingen) en klaar!
Stappen connector op de kabel monteren:
Stap 1. Knip de kabel recht af
Stap 2. Tule op de kabel
Stap 3. Huls op de kabel (markeringen naar de voorkant)
Stap 4. Strip met de Neutrik striptool
Stap 5. Pin op de geleider
Stap 6. Krimp de pin vast met de PEW12 krimptang
Stap 7. Connector op kabel
Stap 8. Krimp de huls om de connector vast te zetten
Stap 9: Tule vastklikken en klaar!
In onze tweede How To Video zie je precies hoe het werkt! Ook in deze video gebruiken we de Belden 1694A. Ook zodat je en goed vergelijk hebt met onze vorige How To Video met Belden BNC connectoren.
Overzicht van de artikelen die wij gebruiken in de video:
-
-
UHD BNC connector rearTWIST met zwarte tule t.b.v. 1694A, 1694ANH en 4694R Neutrik NBNC75BTU11X3,54 per 1 stuk 4,28 Inclusief BTW -
-
Krimptang (excl. inzetstukken) Rennsteig PEW12136,25 per 1 stuk 164,86 Inclusief BTW -

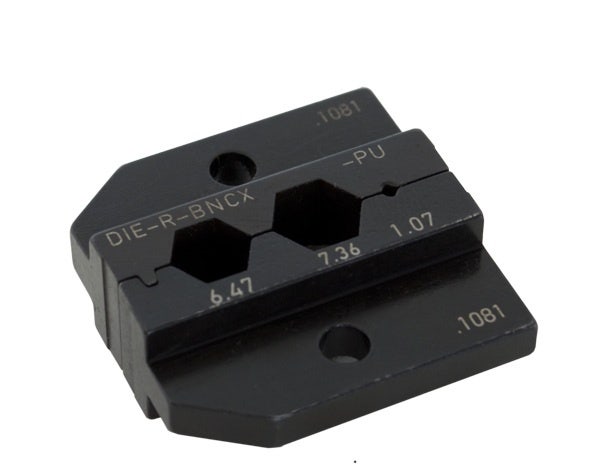

Inzetstuk SQ 1,07 HEX 6,47/7,36 Neutrik DIERBNCXPU153,22 per 1 stuk 185,40 Inclusief BTW -
Tafelhouder t.b.v. krimptang type PEW12 Rennsteig 624 40098 355,68 per 1 stuk 67,37 Inclusief BTW -
Koffer (leeg) voor krimptang PEW12 en inzetstukken Rennsteig 624 105-2552,81 per 1 stuk 63,90 Inclusief BTW
