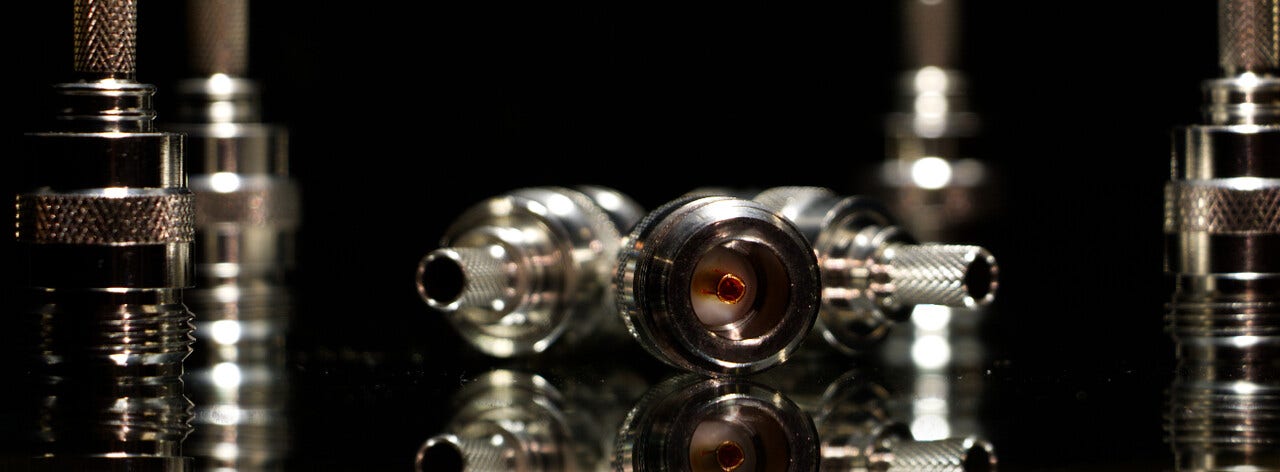

EZ vs TC-connectoren: wat zijn de verschillen en welke heb jij nodig voor jouw installatie?

Times Microwave Systems biedt een breed assortiment connectoren voor uiteenlopende toepassingen en omstandigheden. Deze connectoren installeer je overal: in een industriële fabriekshal, hoog in een zendmast, of onderweg in een mobiele setup in het veld.

Twee veelgebruikte uitvoeringen zijn de EZ- en TC-connectoren. Hoewel LMR-kabels waarschijnlijk de bekendste kabelserie van Times Microwave Systems zijn waarop EZ-connectoren worden toegepast zijn er ook EZ-connectoren voor andere kabeltypen, zoals de TCOM- en TFlex-kabels.

Maar wat is precies het verschil tussen een EZ- en een TC-connector? In dit artikel leggen we uit hoe beide typen worden gemonteerd, wat hun belangrijkste eigenschappen zijn en wanneer je het beste voor welke uitvoering kunt kiezen.

EZ-connectoren

EZ-connectoren zijn ontwikkeld om snel en zonder solderen op een geschikte kabel te kunnen worden gemonteerd. De pin monteer je op de kabel met een zogenoemde "spring finger", een speciaal veersysteem die de pin op de geleider vast zet. Hierdoor hoeft de pin niet handmatig op de middengeleider te worden gesoldeerd. Daarna krimp je de huls vast met een krimptang en zit de connector stevig op de kabel.

Doordat je niet hoeft te soleren bespaar je een hoop tijd. Daarnaast is solderen ook foutgevoeliger. Doordat je alleen een krimptang nodig hebt kan je de EZ-connectoren ook op een kabel monteren als je op grote hoogtes aan het werkt bent, bijvoorbeeld in een antennemast. Daarnaast heb je geen gedoe met losse pinnetjes die je snel kwijtraakt.

TC-connectoren

TC-connectoren zijn eigenlijk de “traditionele” connectoren. Bij deze connectoren wordt de pin op de geleider gesoldeerd. Als dit op de juiste manier wordt uitgevoerd levert dit een sterke verbinding op. De soldeer zorgt ervoor dat de pin echt stevig vastzit. Als je de pin op de kabel gesoldeerd hebt krimp je, net zoals bij de EZ, de behuizing vast met een huls.

Vaak wordt gedacht dat TC-connectoren beter zijn dan EZ-connectoren, maar Times Microwave Systems spreekt het tegendeel uit. Beide opties bieden dezelfde sterke verbinding. Het belangrijkste pluspunt van de TC-variant is de geschiktheid voor litzegeleiders. Als voorbeeld kan je de UltraFlex varianten van de LMR-kabels nemen, hier passen de EZ-connectoren niet op.

Wanneer kies je welke connector

De enige regel is dat je een TC-connector moet gebruiken als je een LMR-kabel met een litzegeleider gebruikt. Als dat niet het geval is, dan is de keuze tussen de twee types vaak een persoonlijke voorkeur. Sommige mensen zweren bij een soldeerverbinding terwijl andere vertrouwen op de klem techniek van de EZ-connector.

Voorbeelden verschillende situaties:

• Installaties op locatie: dit kan zijn in een fabriekshal of ergens boven in een mast. Hier kiest men vaak voor de EZ-connectoren omdat deze makkelijker en sneller te installeren zijn zonder soldeertools.
• Spoedreparaties: ook hier kan het gemak van de EZ-connectoren tijd opleveren. Maar is het een toegankelijke ruimte, dan kan je ook op locatie solderen.
• Seriematig werk door één of meerdere personen: ben je goed in solderen? Dan kan je de TC-connectoren gebruiken. Maar ook in dit geval kunnen de EZ-connectoren wat tijd besparen. In dit geval ligt het aan de voorkeur van de persoon die de connectoren op de kabel monteert.

Conclusie

Samenvattend bieden zowel EZ- als TC-connectoren hun eigen voordelen. Het ligt maar net aan de toepassing en aan je eigen voorkeur. Door de specifieke eigenschappen en het juiste gebruik van beide types goed te begrijpen, kies je de connector die het beste past bij jouw situatie.

EZ-connectoren onderscheiden zich vooral door hun snelle en soldeervrije montage. TC-connectoren gebruiken een gesoldeerde geleider en zijn onder andere geschikt voor kabels met een litzegeleider.

Twijfel je nog welke connector het beste bij jouw project past? Wij denken graag mee!
