Het SSB Electronics 50 ohm coax connectoren assortiment

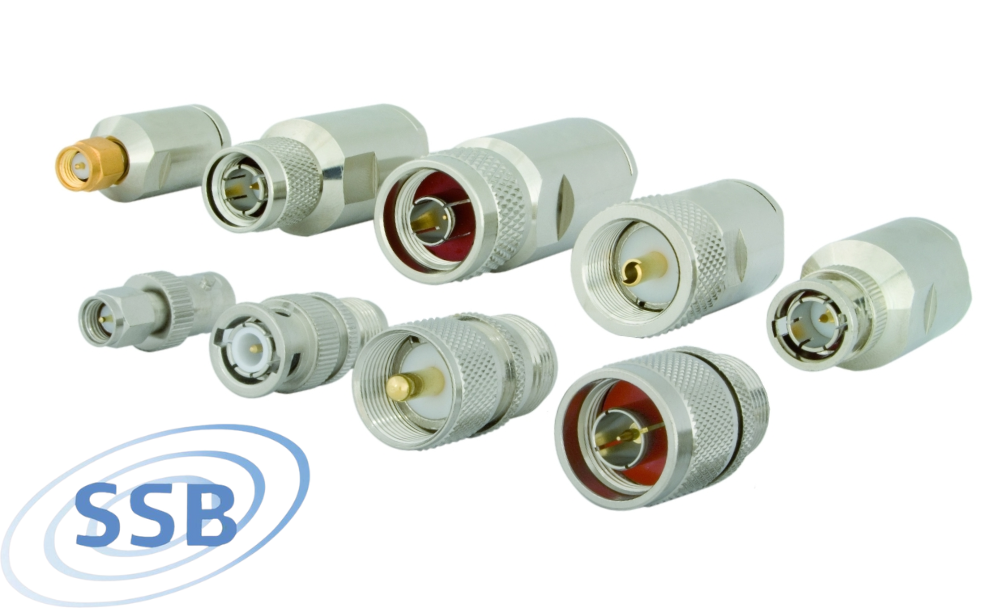

SSB Electronics levert al decennia betrouwbare coaxconnectoren voor 50 Ohm toepassingen in AV & broadcast-, maritieme/offshore- en industriële omgevingen. In dit artikel leggen we uit welke drie connector soorten wij van SSB in ons assortiment hebben: solderless, soldeer/klem en krimp. Ook vind je een algemene instructie voor montage op de kabel. Voor de exacte striplengtes, HEX-maten en specificaties raden we aan de betreffende datasheet of assemblage-instructie te raadplegen.

Welke SSB connectoren zijn er?

• Solderless: monteren zonder speciale tools
• Soldeer/klem: contactpin solderen, behuizing klemmen
• Krimp: pin en huls krimpen met het juiste inzetstuk

Tip: misschien spreekt het voor zich, maar kijk altijd goed of de connector die je op het oog hebt ook geschikt is voor de kabel waar je mee werkt. Soms lijken alle connectoren op elkaar vanaf de buitenkant, maar zit er in het binnenwerk verschil.

Hoe monteer je de verschillende connectoren op de kabel?

Allereerst begin je met het verzamelen van het benodigde gereedschap. Dat is niet alleen een krimptang, maar ook een stripper of een mesje, een zijkniptang, normale coaxkniptang en eventueel een soldeerbout.

Voordat je de connector op de kabel monteert, controleer je het volgende:

• Is de kabel recht afgeknipt?
• Zijn de stripmaten exact volgens de datasheet/instructieblad
• Zijn er geen beschadigingen aan het diëlektricum of de kabel in het algemeen (vlechtwerk, mantel etc.)

Let op: dit is een algemene beschrijving van het aanzetten van de solderless connectoren. Bekijk altijd de assemblage instructie.

Solderless connectoren:

1. Knip de kabel recht af.
2. Plaats de moer, ring en de rubberen ring over de kabel.
3. Strip de juiste hoeveelheid van de buitenmantel af.
4. Buig het vlechtwerk recht naar boven en schuif de huls eroverheen. Knip eventuele restjes van het vlechtwerk af met de zijkniptang.
5. Verwijder het folie en het diëlektricum van de geleider. Gebruik een mesje hiervoor.
6. Plaats de pin op de binnengeleider
7. Klem de huls over het binnenwerk en de pin en draai deze stevig aan.

Let op: dit is een algemene beschrijving van het monteren van solderless-connectoren. Raadpleeg altijd de assemblage-instructie.

Soldeer/klem connectoren:

1. Knip de kabel recht af.
2. Plaats de moer, ring, en de rubberen ring over de kabel.
3. Strip de juiste hoeveelheid van de buitenmantel af.
4. Buig het vlechtwerk recht naar boven en schuif de huls eroverheen. Knip eventuele restjes van het vlechtwerk af met de zijkniptang.
5. Verwijder het folie en het diëlektricum van de geleider. Gebruik een mesje hiervoor.
6. Plaats de pin op de binnengeleider en soldeer deze voorzichtig vast. Pas goed op, per connector verschilt het hoe de pin gesoldeerd moet worden. Lees goed de assemblage instructie.
7. Klem daarna de huls van de connector op de kabel en zet deze goed vast.

Krimpconnectoren

1. Strip de kabel op de juiste maten, zowel de mantel als het diëlektricum.
2. Plaats de huls op de kabel.
3. Plaats de pin op de binnengeleider en krimp deze met de krimptang vast.
4. Schuif nu de behuizing van de connector over de pin.
5. Plaats de huls, die als op de kabel zat, over het uiteinde van de behuizing.
6. Krimp de huls vast met de krimptang.

Hoe weet je of de connector goed vast zit/werkt?

Heb je de connector gemonteerd, dan kun je een aantal tests doen om zeker te weten dat hij goed vastzit en dat het signaal doorkomt. Begin met een visuele check: meestal zie en voel je wel of de connector goed zit.

De tweede check is een check met een multimeter. Met de multimeter kan je testen of er een elektrisch signaal door de geleider komt. Zet de meetpennen op de pinnen: hoor je een piepje, dan is er geleiding. Hoor je een piepje tussen huls en pin, dan is de connector niet correct aangesloten.

Wanneer gebruik je welk type connector?

Er is dus geen goed of fout qua connector keuze. Het ligt ook aan jouw eigen voorkeur. Mocht je op locatie bezig zijn met kabels installeren is het misschien slimmer om voor solderless of krimpconnector te kiezen omdat je dat geen soldeerbout mee hoeft te nemen, enkel een krimptang.
