Power over Ethernet - Wat is het en hoe werkt het ?
Power over Ethernet (PoE) maakt het mogelijk om stroom en data tegelijk te versturen via één enkele Ethernet-kabel. Dit is handig voor het voeden van apparaten die ver van een stopcontact verwijderd zijn of als er meerdere apparaten moeten worden aangesloten die zowel stroom als een datasignaal nodig hebben. Deze technologie werd in de jaren 2000 populair met de opkomst van VoIP-telefoons en is sindsdien een steeds belangrijkere rol gaan spelen in netwerken, vooral bij toepassingen zoals PoE-camera's en IP-telefoons.
Verschillende soorten Power over Ethernet
PoE is er in verschillende types, elk met hun eigen vermogensspecificaties:
- PoE (Type 1): Deze eerste standaard, vastgelegd in IEEE 802.3af, biedt een maximum van 15,4W per poort. Hiervan blijft maximaal 12,95W beschikbaar voor het apparaat dat wordt gevoed. Er worden twee van de vier aderparen in de UTP-kabel gebruikt voor stroom.
- PoE+ (Type 2): Geïntroduceerd in 2009 onder IEEE 802.3at, levert PoE+ tot 30W per poort, waarvan 25,5W voor het ontvangende apparaat overblijft. Dit maakt het geschikt voor toepassingen zoals alarm- en beveiligingssystemen. Ook hier worden twee aderparen voor stroom gebruikt.
- PoE++ (Type 3 & 4): Deze types zijn vastgelegd in IEEE 802.3bt en bieden hogere vermogens voor krachtigere apparaten. Type 3 kan tot 60W per poort leveren, waarvan 51W beschikbaar blijft, terwijl Type 4 tot 100W biedt, met 71,3W voor het apparaat. Voor deze typen worden alle vier aderparen in de kabel gebruikt, waardoor de vermogenscapaciteit toeneemt.
| IEEE | Aantal Watt naar apparaat | Maximum stroom per poort | Aantal paren dat gebruikt wordt | |
| PoE (type 1) | IEEE 802.3af | 12.95W | 15.4W | 2 paar |
| PoE+ (type 2) | IEEE 802.at | 25.5W | 30W | 2 paar |
| PoE++ (type 3) | IEEE 802.3bt | 51W | 60W | 4 paar |
| PoE++ (type 4) | IEEE 802.3bt | 71.3W | 100W | 4 paar |
Hoe werkt Power over Ethernet?
PoE werkt door stroom via de aderparen van de Ethernet-kabel naar de apparaten te sturen. Bij een standaard kabel zijn er vier aderparen aanwezig; twee worden gebruikt voor dataverkeer en twee voor stroomoverdracht. Voor netwerken met Gigabit Ethernet worden alle vier aderparen gebruikt, waarbij stroom en data via dezelfde aders lopen. Dit maakt PoE-ondersteuning ook mogelijk bij hogere snelheden.
Voor- en nadelen Power over Ethernet
Het grootste voordeel van PoE is dat er geen aparte voedingsadapter nodig is. Hierdoor bespaart men op materiaalkosten, arbeidskosten en ruimte.
Een nadeel is dat de maximale afstand die behaald kan worden bij Power over Ethernet sterk afhankelijk is van de kwaliteit van de kabel die gebruikt wordt, de apparatuur en of het op de juiste manier wordt aangesloten. Als dit allemaal in orde is dan is de maximaal haalbare afstand ongeveer 100 meter. Wel kan de afstand meerdere keren verlengd worden met 100 meter door een repeater. Daarnaast is PoE nog niet geschikt voor alle apparaten. Apparaten die meer dan 71.3W nodig hebben zijn niet geschikt voor PoE.
Toepassingen Power over Ethernet
PoE-kabels kunnen worden gebruikt voor uiteenlopende toepassingen, afhankelijk van het type PoE:
- Type 1: Geschikt voor VoIP-telefoons en eenvoudige netwerkapparaten.
- Type 2: Gebruikt voor alarmsystemen en andere apparaten die iets meer stroom vragen.
- Type 3: Toepasbaar voor video-conferentieapparatuur en draadloze toegangspunten.
- Type 4: Kan gebruikt worden om apparaten zoals laptops op te laden.
Naarmate de trend van het Internet of Things (IoT) toeneemt, zal de vraag naar krachtigere PoE-oplossingen verder groeien.
Power over Ethernet testen

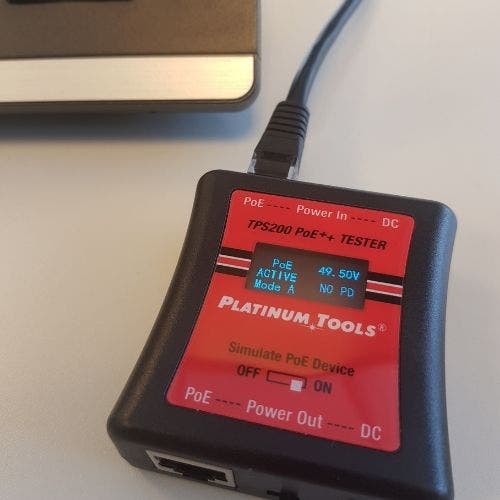

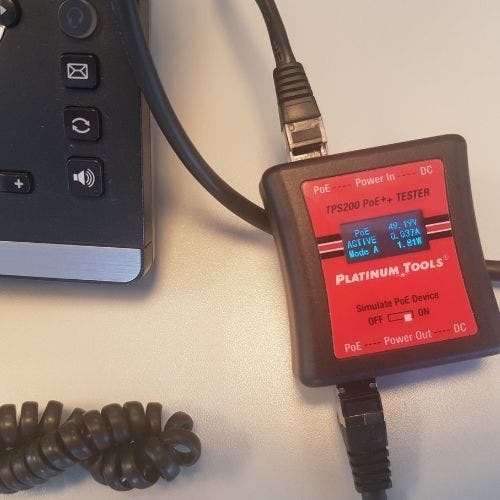

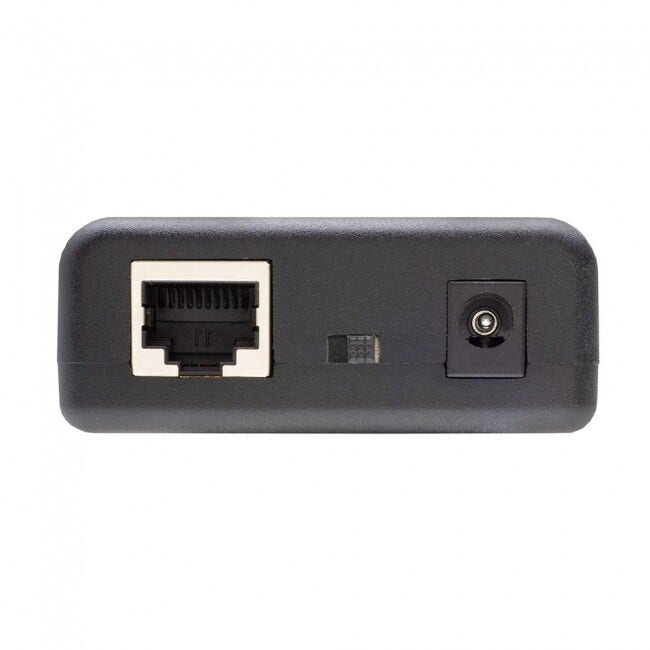

Om te controleren of een apparaat voldoende stroom krijgt, kan een PoE-tester worden gebruikt. Hiermee kan je meten hoeveel stroom door de kabel gaat en hoeveel uiteindelijk bij het apparaat aankomt. Dit kan helpen om eventuele problemen met de stroomvoorziening op te sporen.
Welke kabel is geschikt voor Power over Ethernet?
Welke kabel geschikt is, hangt af van verschillende factoren. Om de juiste datakabel te kiezen is het verstandig om naar de omgeving van de kabel te kijken. Waar komt de kabel te liggen? Ligt er een bundel van kabels? Hoeveel kabels liggen in de bundel van kabels? Worden alle andere kabels ook gebruikt voor PoE, of enkel voor dataoverdracht?
Wanneer meerdere kabels dicht bij elkaar liggen, zoals in een bundel, kan de warmte minder goed worden afgevoerd, wat invloed heeft op de demping van de kabel. Hoe warmer een kabel wordt, hoe meer demping optreedt, waardoor het signaal minder ver reikt. De toename in demping als gevolg van warmte kan oplopen tot 0,2-0,6% per graad Celsius. Daarom is het belangrijk om te kiezen voor kabels die geschikt zijn voor de omstandigheden waarin ze worden gebruikt.
Kabels met dikkere aders (lagere AWG-waarde) zijn in staat om stroom over een groter oppervlak te laten lopen, wat resulteert in minder opwarming. Dit zorgt ervoor dat de kabel beter presteert, vooral bij hogere vermogens en langere afstanden. Daarnaast kan een goede afscherming helpen bij de warmteafvoer; de buitengeleiders dragen bij aan het afvoeren van warmte en bieden bescherming tegen elektromagnetische interferentie.
Er is geen zwart op wit antwoord op welke kabel het beste is voor een bepaald type PoE. Het hangt van verschillende factoren af zoals de omgeving, welke AWG maat je wil gebruiken, afscherming van de kabel en ook van de hardware die gebruikt wordt.
De keuze hangt af van factoren zoals de specifieke omgeving, het type kabelafscherming, de gekozen AWG-maat, en de gebruikte hardware. Voor toepassingen waarbij kabels in een bundel liggen of waarbij langere afstanden moeten worden overbrugd, zijn kabels met betere warmteafvoer, zoals Cat6A of Cat7, doorgaans een betere keuze.
Welke PoE-kabel heb je nodig voor jouw toepassing?
Het kiezen van de juiste PoE-UTP-kabel is essentieel om ervoor te zorgen dat jouw apparaten optimaal functioneren. Hier zijn enkele richtlijnen:

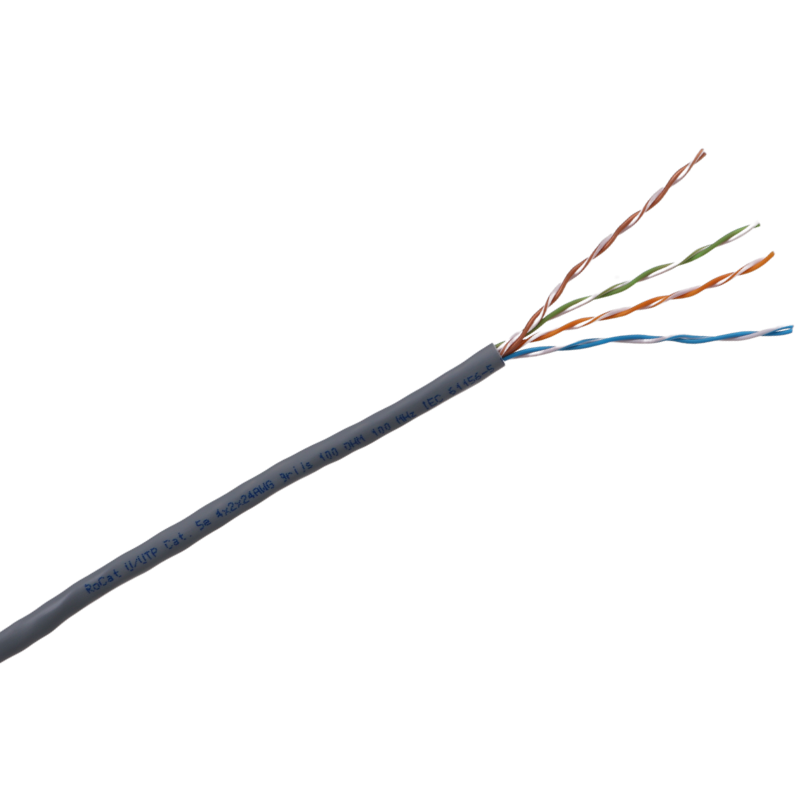

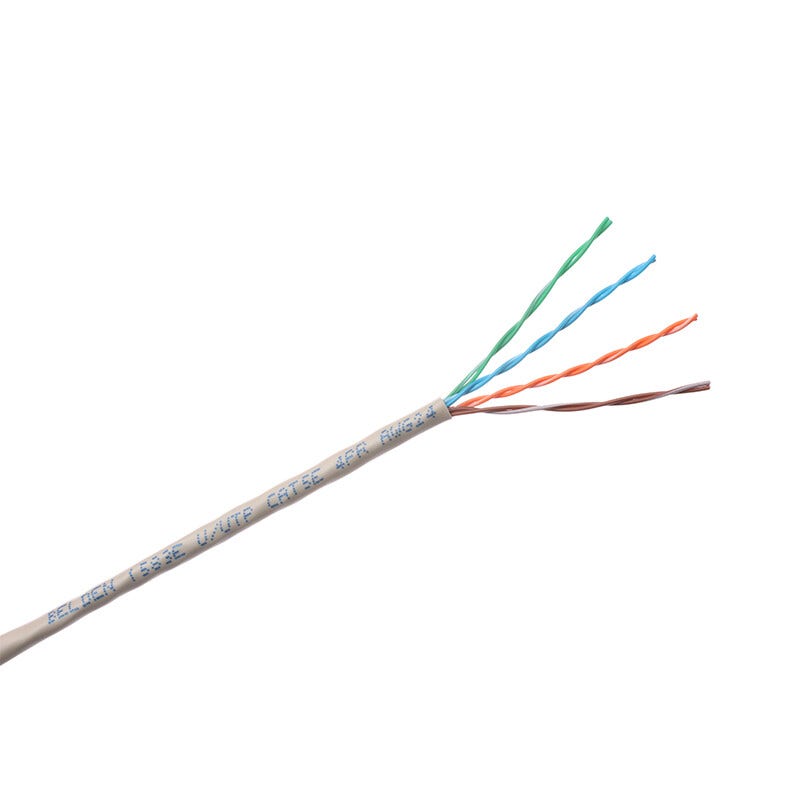

- Cat5e kabels zijn geschikt voor basis PoE-toepassingen zoals VoIP-telefoons en eenvoudige IP-camera's die niet veel stroom vereisen. Als je alleen een PoE Type 1 of Type 2 aansluiting nodig hebt en de kabels korter zijn dan 100 meter, dan is Cat5e een kostenefficiënte keuze.
- Cat6 kabels bieden betere prestaties en minder signaalverlies bij grotere afstanden en hogere snelheden. Voor toepassingen zoals alarm- en beveiligingssystemen of Wi-Fi access points die gebruik maken van PoE+ (Type 2), is een Cat6 kabel aan te raden. Deze kabels zijn beter bestand tegen interferentie, wat belangrijk is als de kabel door drukke netwerkomgevingen loopt.
- Cat6A kabels zijn ideaal voor zwaardere PoE++ toepassingen, zoals het voeden van video-conferentieapparatuur, digitale signage, of laptops via PoE++ (Type 3 of 4). Met een Cat6A kabel kun je ervoor zorgen dat de hogere vermogens veilig worden geleverd, zelfs bij langere afstanden en in omgevingen waar meerdere kabels in bundels liggen. De extra afscherming en dikkere aders zorgen voor betere warmteafvoer.
- Cat7 kabels bieden de hoogste prestaties en zijn vooral nuttig in situaties waar maximale bescherming tegen interferentie vereist is, zoals datacenters of industriële omgevingen met veel elektronische apparatuur. Voor de meest veeleisende PoE++ toepassingen is Cat7 een toekomstbestendige keuze.
Uitgelichte producten
-
-
-
-
-

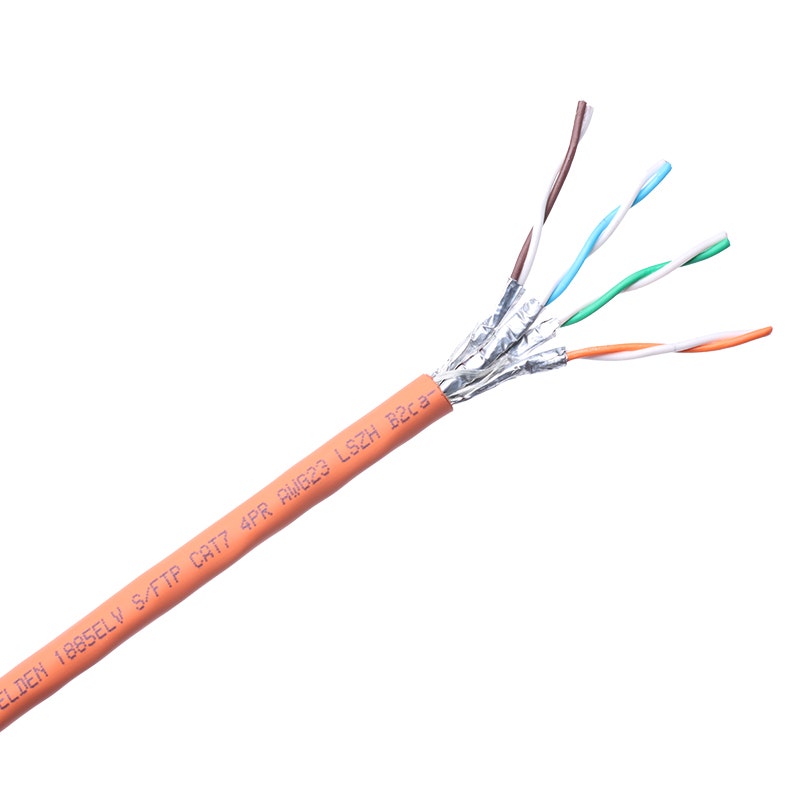

S/FTP Cat.7 LSNH Belden 1885ELV Oranje€ 1.052,85 € 1.273,95 Inclusief BTW per 500 meter -

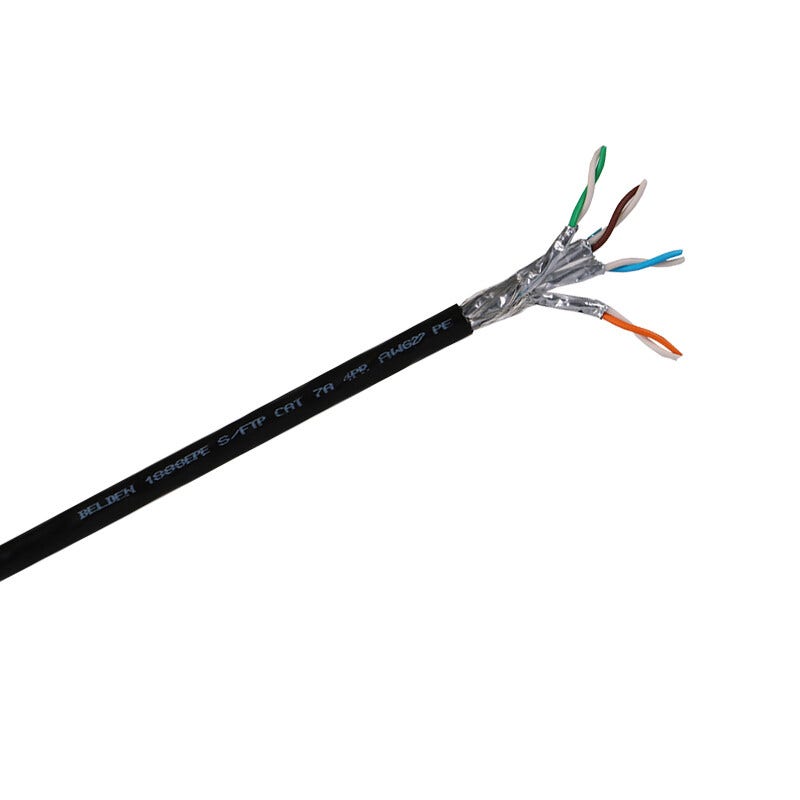

S/FTP Cat.7A Outdoor Belden 1888EPE Zwart€ 1.205,40 € 1.458,54 Inclusief BTW per 500 meter -
Patchkabel Cat.6A TPE Flexibel S/FTP 3 mtr Romal Zwart€ 6,38 € 7,72 Inclusief BTW per 1 stuk -

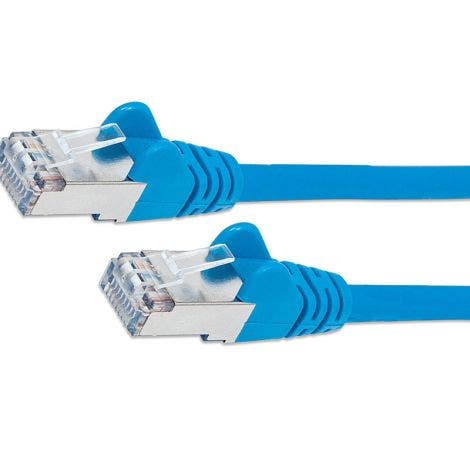

Patchkabel Cat.6A S/STP 5 mtr Intellinet 316422 Blauw€ 5,46 € 6,61 Inclusief BTW per 1 stuk -
-
