Platinum Tools EZ-RJ45: het systeem voor een snelle en goede montage van RJ45 connectoren

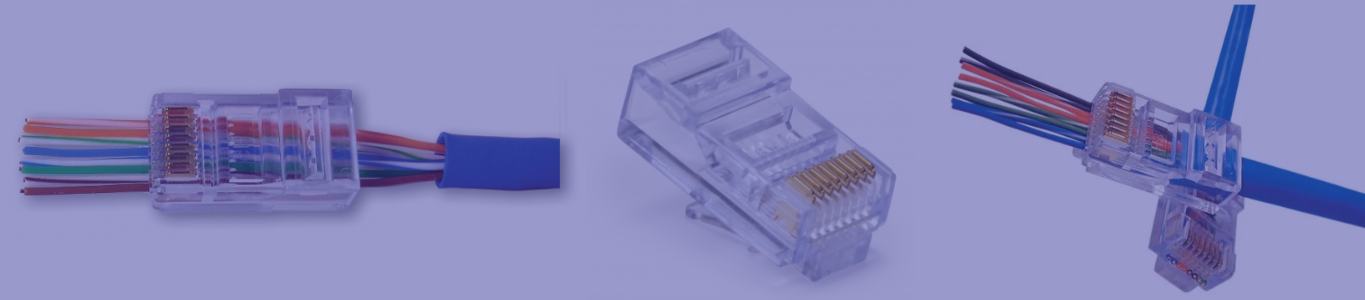

De EZ-serie van Platinum Tools onderscheidt zich van andere RJ45 connectoren door het gemak van het monteren. De EZ-RJ45 connector zorgt ervoor dat het monteren van een RJ45 plug op een Cat5e of Cat6 kabel snel en eenvoudig uitgevoerd kan worden. De aders van de datakabel gaan volledig door de connector heen waardoor het makkelijker wordt om de juiste volgorde aan te houden en te controleren. De speciale EZ-RJ HD Pro krimptang krimpt de connector en snijdt ook direct de aders af. De trekontlasting wordt altijd goed op de mantel gekrompen doordat deze mantel goed in de connector kan worden geduwd. Daarnaast is het ook beter voor de prestatie van de kabel als de afstand tussen de twist en de contacten in de connector zo klein mogelijk is. Er zijn EZ-RJ45 connectoren voor U/UTP Cat5e en Cat6 en voor afgeschermde Cat5e kabels. Optioneel zijn er tules verkrijgbaar die het lipje beschermen en worden mee gekrompen met de connector.
EZ-RJ45 connectoren specificaties:
Maximale diameter van de kabel:
- Cat5e: 6,09 mm
- Cat6: 6,98 mm
- Shielded Cat5e/6 (internal ground): 6,60 mm
- Shielded Cat5e/6 (external ground): 7,11 mm
De connectoren zijn geschikt voor zowel massieve als litze aders van AWG 23 en 24. De maximal diameter van de aders is 1,016 milimeter
ezEX-RJ45
Platinum Tools heeft ook een verbeterd systeem op de markt gebracht als aanvulling op de Cat.5E en Cat.6 connectoren, namelijk de ezEX-RJ45.

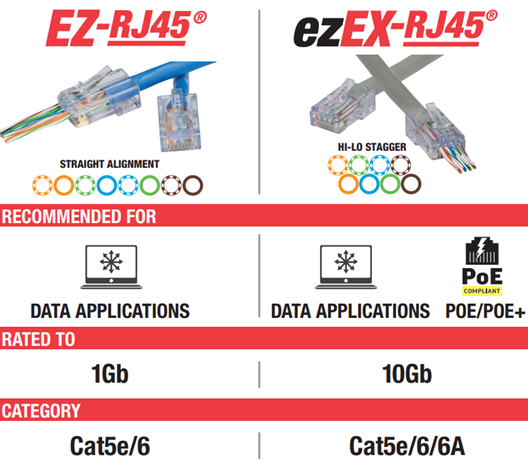

Het uitgangspunt van deze connectoren is hetzelfde; de aders steekt men dwars door de RJ45 connector heen met bijbehorende voordelen. Echter zijn de EX-connectoren voorzien van een ‘’High-Low’’ aderuitgang. Door deze aderuitgang kan deze serie gebruikt worden met kabels met dikkere isolatie om de koperen aders. De EX-versies kunnen gebruikt worden met Cat5e, Cat6 en door deze techniek ook voor Cat6a datakabels en zijn ook geschikt voor Power over Ethernet. Er zijn verschillende connectoren uit de ezEX-RJ45 serie: ezEX38 (Cat5e unshielded), ezEX44 (Cat6 unshielded of shielded) en ezEX48 (Cat6A unshielded of shielded).
Specificaties van de ezEX-RJ45 connectoren:
De maximale diameter van de kabel mag zijn:
- Shielded (internal ground): 7,11 mm
- Shielded (external ground): 7,75 mm
- Unshielded: 7,36 mm
Deze connectoren zijn geschikt voor massieve en litze aders van AWG 22 t/m 24. De maximale diameter van de aders mag zijn:
- ezEX 38: 0,84 - 0,97 mm
- ezEX 44: 1,00 - 1,12 mm
- ezEX 48: 1,09 - 1,22 mm
Tools om de RJ45 connectoren aan te sluiten
Deze nieuwe connectoren worden gekrompen met een nieuwe tool: ezEX-RJ45 EXO. Het eerste wat opvalt is dat er een uitneembaar stuk inzit. In dit geval is dit inzetstuk bedoeld voor de ezEX-RJ45 connectoren. Voordeel is dat eventuele ontwikkelingen in de toekomst kunnen worden verwerkt in een nieuw inzetstuk. Daarnaast is er ook een inzetstuk voor de vertrouwde EZ-RJ45 connectoren. Mooi ook is dat deze inzetstukken ook omgekeerd in de tang kunnen wat praktisch is voor linkshandigen. Naast deze innovatie hebben ze ook de snijtechniek verbeterd waardoor de aders nog strakker worden afgesneden. De mesjes van zowel deze nieuwe ezEX-RJ45 EXO tang als voor de EZ-RJ HD Pro snijden massief koperen aders en worden naar verloop naar tijd dus bot. Gelukkig zijn voor beide tangen mesje te krijgen die eenvoudig te vervangen zijn.
Om het gemak van deze connectoren te kunnen ervaren kun je het onderstaande demonstratiefilmpje van de EZ-RJ45 connectoren en dat van de ezEX-RJ45 connectoren bekijken!
