Hoe kies je de juiste 50 Ohm coaxkabel?

Wat is een 50 Ohm kabel?

Het is niet eenvoudig om daar een kort antwoord op te geven. 50 Ohm coaxkabels zijn complexe kabels, met veel variaties en toepassingen. Over het algemeen worden ze gebruikt als antennekabel, bijvoorbeeld voor draadloze microfoons in een theater. Ook in de marine- en offshorewereld is dit type kabel geen onbekende.
In dit artikel lees je wat een 50 Ohm kabel precies is, waar je hem voor gebruikt en hoe je de juiste kabel kiest voor jouw project.

Waarvoor gebruik je een 50 Ohm kabel?

50 Ohm kabels worden ingezet voor het transport van radiosignalen. Denk aan omroepsystemen of mobiele telefoonnetwerken. In de AV-wereld zijn ze populair voor draadloze microfoons. In de marine- en offshorewereld worden ze vooral gebruikt voor communicatiesystemen aan boord van schepen.

Hoewel de toepassingen redelijk algemeen zijn, bestaat er niet één kabel die geschikt is voor alle toepassingen. Je zult dus altijd moeten kijken naar de specifieke eisen van jouw situatie.

Hoe kies je de juiste kabel?

Om de juiste kabel te kiezen, stel je jezelf deze vier vragen:

1. Hoe en waar wordt de kabel gebruikt?
2. Welke frequentie ga je gebruiken?
3. Hoeveel dB signaalverlies is acceptabel voor je apparatuur?
4. Welke afstand moet worden overbrugd?
5. Hoeveel dB verlies geeft de kabel per meter?

Deze vragen helpen je snel op weg naar de juiste kabel. Een eerste stap is bepalen of de kabel vast komt te liggen of mobiel gebruikt wordt. Voor mobiel gebruik kies je een kabel met een litze-ader; voor vaste installaties is een massieve ader (solid core) vaak geschikter.
Let ook op de locatie. Komt de kabel buiten te liggen? Dan moet de buitenmantel bestand zijn tegen weersinvloeden. Als de kabel binnen in een gebouw wordt geïnstalleerd kan de CPR brandklasse van belang zijn.

De frequentie is belangrijk om te bepalen of de kabel geschikt is. In de datasheets van elke kabel staat aangegeven hoeveel signaalverlies (in dB) er optreedt bij een bepaalde frequentie (in MHz). Controleer ook welk verlies maximaal is toegestaan door je apparatuur. Is het verlies te hoog per 100 meter? Dan zal het signaal onvoldoende aankomen.

Tip:

• Frequentie = MHz
• Verlies = dB

Huidige generatie 50 Ohm kabels vs. old school 50 Ohm kabels?

De bekende RG-kabels zijn al sinds de jaren '80 een standaard in veel installaties. Tegenwoordig zijn er steeds meer moderne alternatieven, zoals de LMR-kabels van Times Microwave Systems en de Aircell 7 van SSB. Het grote verschil zit in de opbouw en de gebruikte materialen. RG-kabels hebben een koperen kern, een massief PE-diëlektricum en een enkele afscherming van vlechtwerk. Het nadeel: het massieve diëlektricum maakt de kabel stug. Ook biedt een enkele afscherming minder bescherming tegen interferentie. De low loss coaxkabels gebruiken een geschuimd PE-diëlektricum, waarin lucht is verwerkt. Lucht isoleert beter, zorgt voor minder signaalverlies én maakt de kabel soepeler. Daarnaast hebben deze kabels een dubbele afscherming: een folie én een vlechtwerk. Hierdoor is het signaal beter beschermd. Het signaal in een Low Loss kabel gaat over de buitenkant van de ader en over de binnenkant van de folie afscherming.

Nadeel? De prijs. Door de gebruikte materialen zijn low loss kabels duurder dan standaard RG-kabels.

Hoe is een coaxkabel opgebouwd?

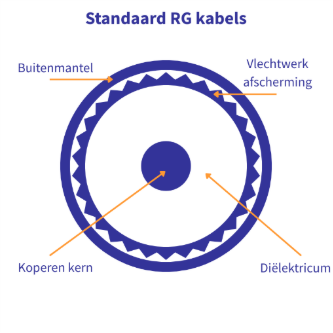

Onderstaand twee tekeningen waar je ziet hoe de RG- en de low-loss kabels zijn opgebouwd:

Welke kabels lijken op elkaar?

Connectoren voor 50 Ohm coaxkabels

Voor elk type kabel zijn er bijpassende connectoren. Welke je nodig hebt, hangt af van de aansluiting op je apparatuur.
In onze webshop vind je bij elke kabelsuggestie ook de bijpassende connectoren onder “gerelateerde producten.”

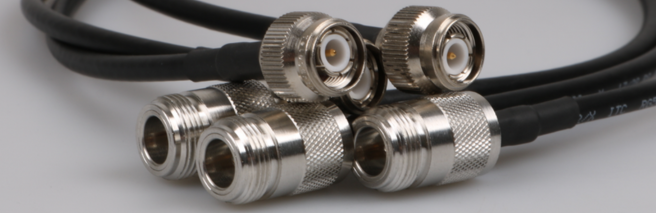

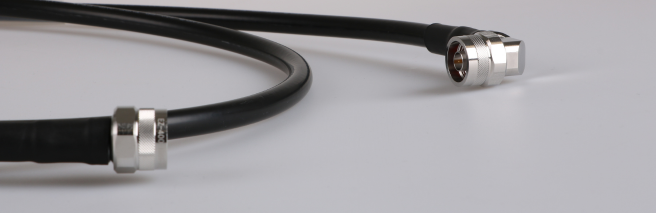

Veelgebruikte connectoren voor 50 Ohm kabels zijn: N, TNC, UHF, SMA en BNC.

Conclusie

Welke kabel je nodig hebt, hangt af van meerdere factoren:

• De frequentie en het signaalverlies dat je apparatuur aankan.
• De afstand die het signaal moet afleggen.
• Of het om een vaste of mobiele installatie gaat.
• Of de kabel binnen of buiten komt te liggen.
• En natuurlijk: je budget.

Standaard RG-kabels zijn goedkoper, maar bieden minder bescherming en zijn minder flexibel. Low Loss kabels presteren beter, maar zijn duurder. Uiteindelijk is het belangrijk om je keuze te baseren op de toepassing én de prestaties die je nodig hebt.
